ELEKTRONIKA DIGITAL: Pengertian Elektronika Digital, Gerbang Logika, dan Rangkaian Digital

1. Pengertian Elektronika Digital

Elektronika digital adalah sistem elektronik yang menggunakan signal digital. Signal digital didasarkan pada signal yang bersifat terputus-putus. Biasanya dilambangkan dengan notasi aljabar 1 dan 0. Notasi 1 melambangkan terjadinya hubungan dan notasi 0 melambangkan tidak terjadinya hubungan.

Contoh yang paling gampang untuk memahami pengertian ini adalah saklar lampu. Ketika kalian tekan ON berarti terjadi hubungan sehingga dinotasikan 1. Ketika kalian tekan OFF maka akan berlaku sebaliknya. Elektronik digital merupakan aplikasi dari aljabar boolean dan digunakan pada berbagai bidang seperti komputer, telpon selular dan berbagai perangkat lain.

Hal ini karena elektronik digital mempunyai beberapa keuntungan, antara lain: sistem digital mempunyai antar muka yang mudah dikendalikan dengan komputer dan perangkat lunak, penyimpanan informasi jauh lebih mudah dilakukan dalam sistem digital dibandingkan dengan analog.

Namun sistem digital juga memiliki beberapa kelemahan, yaitu: pada beberapa kasus sistem digital membutuhkan lebih banyak energi, lebih mahal dan rapuh.

2. Gerbang Logika

Elektronik digital atau atau rangkaian digital apapun tersusun dari apa yang disebut sebagai gerbang logika. Gerbang logika melakukan operasi logika pada satu atau lebih input dan menghasilkan output yang tunggal. Output yang dihasilkan merupakan hasil dari serangkaian operasi logika berdasarkan prinsip-prinsip aljabar boolean.

Dalam pengertian elektronik, input dan output ini diwujudkan dan voltase atau arus (tergantung dari tipe elektronik yang digunakan). Setiap gerbang logika membutuhkan daya yang digunakan sebagai sumber dan tempat buangan dari arus untuk memperoleh voltase yang sesuai. Pada diagram rangkaian logika, biasanya daya tidak dicantumkan.

Dalam aplikasinya, gerbang logika adalah blok-blok penyusun dari perangkat keras elektronik. Gerbang logika ini dibuat dengan menggunakan transistor. Seberapa banyak transistor yang dibutuhkan, tergantung dari bentuk gerbang logika. Dasar pembentukan gerbang logika adalah tabel kebenaran (truth table). Ada tiga bentuk dasar dari tabel kebenaran yaitu AND, OR, dan NOT.
Berikut adalah tabel-tabel dan bentuk gerbang logikanya:
a.   Pada AND, bila ada dua buah input A dan B maka output atau signal hanya dihasilkan jika A = 1 dan B = 1.
b.  Pada OR, bila ada dua buah input A dan B maka output atau signal akan dihasilkan jika salah satu atau kedua input bernilai 1
c.  Pada NOT, bila ada satu input mempunyai nilai tertentu maka operasi NOT akan menghasilkan output / signal yang merupakan kebalikan dari nilai inputnya.

Selain bentuk dasar di atas, beberapa bentuk yang merupakan turunan dari bentuk dasar juga penting diketahui. Bentuk tabel kebenaran dan gerbang logika NAND, NOR, dan XOR. NAND adalah hasil operasi NOT + AND, NOR adalah operasi NOT + OR sedangkan XOR adalah ekslusif OR. NAND dan NOR merupakan bentuk gerbang logika yang banyak sekali digunakan untuk membangun perangkat elektronik digital.
3. Rangkaian Digital

Pada sub bab di atas kita telah belajar tentang bentuk-bentuk gerbang logika berdasarkan tabel kebenaran. Sebuah rangkaian digital sebenarnya disusun dari satu atau lebih gerbang logika ini. Perhatikan contoh pada Gambar 3.7. berikut ini.

Kalau kita perhatikan pada gambar tersebut, pada bagian atas terlihat ada empat notasi gerban logika NAND, satu pin untuk sumber daya 5 V dan satu pin untuk ground. Sedangkan pada bagian bawah adalah representasi dari rangkaian digital ini, yaitu sebuah chip 7400.
Sumber:https://pintubelajarcerdas.blogspot.com/2016/09/elektronika-digital-pengertian.html

Elektronika Digital

ELEKTRONIKA ANALOG
Elektronika analog ialah bidang elektronika dimana sinyal listrik yang terlibat bersifat kontinue, sedangkan komponen yang digunakan umumnya disebut komponen diskrit. Beda dengan elektronika digital dimana sinyal listrik yang terlibat merupakan sinyal  0V atau 5 V (sinyal digital berlogika 0 atau 1).

Sinyal Analog
Analog merupakan proses pengiriman sinyal dalam bentuk gelombang. Misalnya ketika seseorang berkomunikasi dengan menggunakan telepon, maka suara yang dikirimkan melalui jaringan telepon tersebut dilewatkan melalui gelombang. Dan kemudian, ketika gelombang ini diterima, maka gelombang tersebutlah yang diterjemahkan kembali ke dalam bentuk suara, sehingga si penerima dapat mendengarkan apa yang disampaikan oleh pembicara lainnya dari komunikasi tersebut.

Sinyal analog adalah istilah yang digunakan dalam ilmu teknik (terutama teknik elektro, teknik informasi, dan teknik kendali), yaitu suatu besaran yang berubah dalam waktu atau dan dalam ruang, dan yang mempunyai semua nilai untuk untuk setiap nilai waktu (dan atau setiap nilai ruang). Digunakan juga istilah Sinyal Kontinyu, untuk menggambarkan bahwa besaran itu mempunyai nilai yang kontinyu (tak terputus).

Contoh Sinyal Analog yang paling mudah adalah suara,seperti pada teknologi telepon atau radio konvensional, sinyal gambar (foto) pada kamera
konvensional, sinyal video pada televisi konvensional.

Data Analog
Data dalam bentuk gelombang yang kontinyu, yang membawa informasi dengan mengubah karakteristik gelombang. Dua parameter/karakteristik terpenting yang dimiliki oleh isyarat analog adalah amplitude dan frekuensi. Gelombang pada sinyal analog yang umumnya berbentuk gelombang sinus memiliki tiga variable dasar, yaitu amplitude, frekuensi dan phase.
  • Amplitudo merupakan ukuran tinggi rendahnya tegangan dari sinyal analog.
  • Frekuensi adalah jumlah gelombang sinyal analog dalam satuan detik.
  • Phase adalah besar sudut dari sinyal analog pada saat tertentu.
Data Analog disebarluaskan melalui gelombang elekromagnetik (gelombang radio) secara terus menerus , yang banyak dipengaruhi oleh factor  ”pengganggu” . Analog merupakan bentuk komunikasi elektromagnetik yang merupakan proses pengiriman sinyal pada gelombang elektromagnetik dan bersifat variable yang berurutan . Jadi sistem analog merupakan suatu bentuk sistem komunikasi elektromagnetik yang menggantungkan proses pengiriman sinyalnya pada gelombang elektromagnetik.

Kecepatan gelombang ini disebut dengan Hertz (Hz) yang diukur dalam satuan detik . Misal dalam satu detik gelombang dikirim sebanyak 1000 , maka disebut dengan 1000 Hertz . Kekurangan sistem analog ini adalah pengiriman sinyal agak lambat dan sering terjadi error . Hal-hal seperti ini tidak terjadi pada sistem digital . Oleh karenanya saat ini banyak peralatan maupun aplikasi yang beralih dari sistem analog menjadi sistem digital.

Sumber:http://sukasukapaktri.blogspot.com/2013/04/pengertian-elektronika-analog.html

Elektronika Analog

Isolator - Pengertian Isolator dan 4 Sifat Penting Isolator

Isolator

By Getty Images

Definisi Isolator

Bahan yang disebut sebagai bahan isolator adalah bahan dielektrik, ini disebabkan jumlah elektron yang terikat oleh gaya tarik inti sangat kuat. Elektron-elektronnya sulit untuk bergerak atau bahkan sangat sulit untuk berpindah, walaupun telah terkena dorongan dari luar. Bahan Isolator sering digunakan untuk bahan penyekat (dielektrik). Penyekat listrik terutama dimaksudkan agar listrik tidak dapat mengalir jika pada bahan penyekat tersebut diberi tegangan listrik. Untuk dapat memenuhi persyaratan tersebut, diperlukan jenis bahan yang sesuai.



Persaratan Bahan Isolator

Berikut beberapa syarat suatu bahan dikatakan isolator
  1. Mempunyai sifat dapat mengisolir arus listrik
  2. Memiliki tahanan listrik (resistansi) yang besar sekali
  3. Susunan atomnya sedemiikan rupa sehingga elektron valensinya sulit berpindah ke pita konduksi, karena celah energinya (energy gap) besar sekali
  4. Jika terjadi perpindahan elektron dari pita valensi ke pita konduksi dengan kata lain terjadi tegangan tembus ( breakdown voltage)



    Karakteristik Sifat bahan Isolator

    Berikut Karakteristik sifat bahan-bahan isolator
    1. 1. Sifat Kelistrikan Isolator

    Bahan penyekat mempunyai tahanan listrik yang besar. Penyekat listrik ditujukan untuk mencegah terjadinya kebocoran arus listrik antara kedua penghantar yang berbeda potensial atau untuk mencegah loncatan listrik ke tanah. Kebocoran arus listrik harus dibatasi sekecil mungkin mugkin (tidak melampaui batas yang telah ditentukan oleh peraturan yang berlaku).

    1. 2. Sifat Mekanis Isolator

    Mengingat luasnya pemakaian bahan penyekat, maka dipertimbangan kekuatan struktur bahannya. Dengan demikian, dapat dibatasi hal-hal penyebab kerusakan dikarenakan kesalahan pemakaiannya. Misalnya diperlukan bahan yang tahan tarikan, maka kita harus menggunakan bahan dari kain daripada kertas. Bahan kain lebih kuat terhadap tarikan dibanding bahan kertas.

    1. 3. Sifat Termis Isolator

    Panas yang ditimbulkan dari dalam oleh arus listrik atau oleh arus gaya magnet, berpengaruh terhadap kekuatan bahan penyekat. Demikian panas yang berasal dari luar (alam sekitar). Dalam hal ini, kalau panas yang ditimbulkan cukup tinggi,maka penyekat yang digunakan harus tepat. Adanya panas juga harus dipertimbangkan, agar tidak merusak bahan penyekat yang digunakan.

    1. 4. Sifat Kimia Isolator

    Panas yang tinggi diterima oleh bahan penyekat dapat mengakibatkan perubahan susunan bahan kimia. Demikian juga pengaruh adanya kelembaban udara, kondisi basah yang ada disekitar bahan penyekat. Jika kelembaban tidak dapat dihindari haruslah dipilih bahan penyekat yang tahan terhadap air.

    Demikian juga adanya zat-zat lain yang dapat merusak struktur kimia bahan. Mengingat adanya bermacam-macam asal, sifat dan ciri bahan penyekat, maka memudahkan kita dalam memilih untuk aplikasi dalam kelistrikan, kita akan membagi bahan penyekat berdasarkan kelompoknya.

    Sifat Bahan Isolator

    Sifat Serta Macam Bahan Penghantar dan Isolator
    Sifat Serta Macam Bahan Penghantar dan Isolator) – Yang termasuk bahan-bahan penghantar adalah bahan yang memiliki banyak elektron bebas pada kulit terluar orbit. Elektron bebas ini akan sangat berpengaruh pada sifat bahan tersebut. Jika suatu bahan listrik memiliki banyak elektron bebas pada orbit-orbit elektron, bahan ini memiliki sifat sebagai penghantar listrik.
    Hasil gambar untuk plastikHasil gambar untuk besi
    Bahan penghantar memiliki sifat-sifat penting, yaitu:
    a. Daya Hantar Listrik
    Arus yang mengalir dalam suatu penghantar selalu mengalami hambatan dari penghantar itu sendiri. Besar hambatan tersebut tergantung dari bahannya. Besar hambatan tiap meternya dengan luas penampang 1mm2 pada temperatur 200C dinamakan hambatan jenis.
    b. Koefisien Temperatur Hambatan
    Telah kita ketahui bahwa dalam suaut bahan akan mengalami perubahan volume bila terjadi perubahan temperatur. Bahan akan memuai jika temperatur suhu naik dan akan menyusut jika temperatur suhu turun.
    c. Daya Hantar Panas
    Daya hantar panas menunjukkan jumlah panas yang melalui lapisan bahan satuan waktu. Diperhitungkan dalam satuan KKa/Jam 0C. terutama diperhitungkan dalam pemakaian mesin listrik beserta perlengkapannya. Pada umumnya logam mempunyai daya hantar panas yang tinggi.
    d. Daya Tegangan Tarik
    Sifat mekanis bahan sangat penting, terutama untuk hantaran diatas tanah. Oleh sebab itu, bahan yang dipakai untuk keperluan tersebut harus ketahui kekuatannya. Terutama menyangkut penggunaan dalam pedistribusian tegangan tinggi.
    e. Timbulnya daya Elektron-motoris Termo
    Sifat ini sangat penting sekali terhadap dua titik kontak yang terbuat dari dua bahan logam yang berlainan jenis, karena dalam suatu rangkaian, arus akan menimbulkan daya elektro-motoris termo tersendiri bila terjadi perubahan temperatur suhu.
    Daya elektro-motoris termo dapat terjadi lebih tinggi, sehingga dalam pengaturan arus dan tegangan dapat menyimpang meskipun sangat kecil. Besarnya perbedaan tegangan yang dibangkitkan tergantung pada sifat-sifat kedua bahan yang digunakan dan sebanding dengan perbedaan temperaturnya. Daya elektro-motoris yang dibangkitkan oleh perbedaan temperatur disebut dengan daya elektro-motoris termo.
    Dari sekian banyak logam yang digunakan dalam teknik listrik dan elektronika, antara lain ;alumunium, tembaga, seng, timah dan sebagainya.
    Bahan padat lain yang dapat dipakai untuk peghantar adalah wolfram yang digunakan untuk filamen katoda pada tabung elektron, lampu-lampu pijar, dan alat pemanas dengan temperatur yang tinggi.
    Dwilogam atau yang sering disebut dengan bimetal adalah dua jenis logam yang disambung menjadi satu. Pemakaian dalam bidang kelistrikan sangat luas, misal ; kontak pengatur, regulator. Digunakan untuk menjaga agar temperatur panas selalu konstan. Bimetal ini dipasang didalam pemanas dan fungsinya memutus rangkaian bila temperaturnya meningkat dan akan menyambung kembali rangkaian bila temperaturnya turun.

    Sumber:https://yantekbansel.wordpress.com/2012/05/25/listrik-sifat-serta-macam-bahan-penghantar-dan-isolator-read-more-listrik-sifat-serta-macam-bahan-penghantar-dan-isolator/

    Sifat Serta Macam Bahan Penghantar dan Isolator

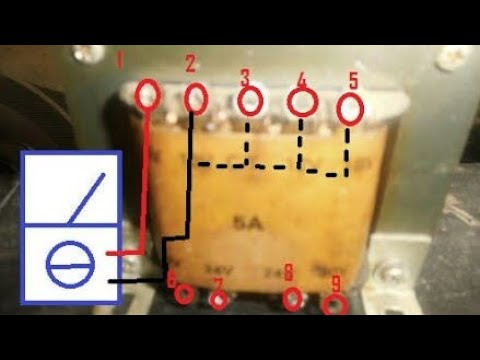

    Jenis Dan Manfaat Transformator/Travo

    Jenis-jenis Transformator (Trafo) – Transformator atau sering disingkat dengan istilah Trafo adalah perangkat penting dalam setiap rangkaian jaringan listrik yang pada umumnya digunakan untuk mengubah suatu taraf tegangan AC (bolak-balik) ke taraf tegangan AC lainnya tanpa adanya kontak fisik dan juga tanpa terjadi perubahan pada karakteristik fasa dan frekuensi. Pengubahan level atau taraf tegangan AC tersebut terjadi karena adanya induksi elektromagnetik antara kumparan primer dan kumparan sekunder

    Jenis-jenis Transformator (Trafo)

    Ada beberapa jenis Trafo yang digunakan dalam sistem kelistrikan untuk keperluan yang berbeda-beda. Keperluan-keperluan tersebut diantaranya seperti trafo yang digunakan untuk pembangkit tenaga listrik dan untuk keperluan distribusi dan transmisi tenaga listrik. Perangkat yang dalam bahasa Inggris disebut dengan Transformer ini dapat diklasifikasikan berdasarkan beberapa jenis, diantaranya seperti pengklasifikasian berdasarkan level tegangan, berdasarkan media atau bahan inti (core) trafo yang digunakan, berdasarkan pengaturan lilitan, berdasarkan penggunaannya dan juga berdasarkan tempat penggunaannya.
    Berikut ini adalah beberapa jenis Trafo berdasarkan masing-masing pengklasifikasiannya.

    1. Jenis-jenis Transformator berdasarkan Level Tegangan

    Trafo yang diklasifikasikan berdasarkan level tegangan ini merupakan trafo yang paling umum dan sering kita gunakan. Pengklasfikasian ini pada dasarnya tergantung pada rasio jumlah gulungan di kumparan Primer dengan jumlah kumparan Sekundernya. Jenis Trafo berdasarkan Level tegangan ini diantaranya adalah Trafo Step Up dan Trafo Step Down.

    1.1. Trafo Step Up

    Seperti namanya, Trafo Step Up adalah Trafo yang berfungsi untuk menaikan taraf atau level tegangan AC dari rendah ke taraf yang lebih tinggi. Tegangan Sekunder sebagai tegangan Output yang lebih tinggi dapat ditingkatkan dengan cara memperbanyak jumlah lilitan di kumparan sekundernya daripada jumlah lilitan di kumparan primernya. Pada pembangkit listrik, Trafo jenis ini digunakan sebagai penghubung trafo generator ke grid.

    1.2. Trafo Step Down

    Trafo Step Down adalah Trafo yang digunakan untuk menurunkan taraf level tegangan AC dari taraf yang tinggi ke taraf yang lebih rendah. Pada Trafo Step Down ini, Rasio jumlah lilitan pada kumparan primer lebih banyak jika dibandingkan dengan jumlah lilitan pada kumparan sekundernya. Di jaringan Distribusi, transformator atau trafo step down ini biasanya digunakan untuk mengubah tegangan grid yang tinggi menjadi tegangan rendah yang bisa digunakan untuk peralatan rumah tangga. Sedangkan di rumah tangga, kita sering menggunakannya untuk menurunkan taraf tegangan listrik yang berasal dari PLN (220V) menjadi taraf tegangan yang sesuai dengan peralatan elektronik kita.
    Trafo Step Up dan Trafo Step Down

    2. Jenis-jenis Transformator berdasarkan bahan Inti (core) yang Digunakan

    Berdasarkan media atau bahan Inti yang digunakan untuk lilitan primer dan lilitan sekunder, Trafo dapat dibedakan menjadi 2 jenis yaitu Trafo berinti Udara (Air Core) dan Trafo berinti Besi (Iron Core).

    2.1. Trafo berinti Udara (Air Core Transformer)

    Pada Trafo yang berinti Udara, Gulungan Primer dan Gulungan Sekunder dililitkan pada inti berbahan non-magnetik yang biasanya berbentuk tabung yang berongga. Bahan non-magnetik yang dimaksud tersebut dapat berupa bahan kertas ataupun karton. Ini artinya, hubungan hubungan fluks antara gulungan primer dan gulungan sekunder adalah melalui udara. Tingkat kopling atau induktansi mutual diantara lilitan-lilitan tersebut lebih kecil dibandingkan dengan Trafo yang berinti besi. Kerugian Histerisis dan kerugian arus eddy yang biasanya terjadi pada trafo inti besi dapat dikurangi atau bahkan dapat dihilangkan pada trafo yang yang berinti udara ini. Trafo inti udara ini biasanya digunakan pada rangkaian frekuensi tinggi.

    2.2. Trafo berinti Besi (Iron Core Transformer)

    Pada Trafo berinti Besi, gulungan primer dan gulungan sekunder dililitkan pada inti lempengan-lempengan besi tipis yang dilaminasi. Trafo inti besi memiliki efisiensi yang lebih tinggi jika dibandingkan dengan trafo yang berinti udara. Hal ini dikarenakan bahan besi mengandung sifat magnetik dan juga konduktif sehingga  mempermudah jalannya fluks magnet yang ditimbulkan oleh arus listrik kumparan serta untuk mengurangi suhu panas yang ditimbulkan. Trafo yang berinti besi biasanya digunakan pada aplikasi frekuensi rendah.

    3. Jenis-jenis Transformator berdasarkan Pengaturan Lilitannya

    3.1. Trafo Otomatis (Auto Transformer)

    Auto Transformer atau Trafo Otomatis adalah Trafo listrik yang hanya memiliki satu kumparan dimana kumparan primer dan kumparan sekundernya digabung dalam 1 rangkaian yang terhubung secara fisik dan magnetis. Pengaturan lilitan ini sangat berbeda dengan Trafo standar pada umumnya yang terdiri dari dua kumparan atau gulungan yang ditempatkan pada dua sisi berbeda yaitu  kumparan Primer dan kumparan sekunder.
    Trafo Otomatis ini sering digunakan sebagai trafo step up dan step down yang berfungsi untuk menaikan tegangan maupun menurun tegangan pada kisaran 100V-110V-120V dan kisaran 220V-230V-240V bahkan pada kisaran 110V hingga 220V.

    Transformator Otomatis (Auto Transformer)

    4. Jenis-jenis Transformator berdasarkan Penggunaannya

    Trafo dapat digunakan untuk melakukan berbagai fungsi sesuai dengan kebutuhannya. Trafo jenis ini dapat diklasifikasikan menjadi Trafo daya, trafo distribusi, trafo pengukuran dan trafo proteksi

    4.1. Trafo Daya (Power Transformer)

    Transformator Daya adalah jenis trafo yang berukuran besar dan digunakan untuk aplikasi transfer daya tinggi yang mencapai hingga 33 Kilo Volt. Trafo daya ini sering digunakan di stasiun pembangkit listrik dan gardu transmisi. Trafo Daya biasanya memiliki tingkat insulasi yang tinggi.

    4.2. Trafo Distribusi (Distribution Transformer)

    Trafo Distribusi atau Distribution Transformer digunakan untuk mendistribusikan energi listrik dari pembangkit listrik ke daerah perumahan ataupun lokasi industri. Pada dasarnya, Trafo Distribusi ini mendistribusikan energi listrik pada tegangan rendah yang kurang dari 33 kilo Volt untuk keperluan rumah tangga ataupun industri yang berada dalam kisaran tegangan 220V hingga 440V.

    4.3. Trafo Pengukuran (Measurement Transformer)

    Trafo Pengukuran atau dalam bahasa Inggris disebut dengan Measurement Transformer atau Instrument Transformer ini digunakan untuk mengukur kuantitas tegangan, arus listrik dan daya yang biasanya diklasifikasikan menjadi trafo tegangan dan trafo arus listrik dan lain-lainnya.

    4.4. Trafo Proteksi (Protection Transformer)

    Trafo Proteksi ini digunakan untuk melindungi komponen listrik. Perbedaan utama antara trafo proteksi dan trafo pengukuran adalah pada akurasinya. Dimana trafo proteksi harus lebih akurat jika dibandingkan dengan trafo pengukuran.
    Jenis-jenis Transformator (Trafo)

    5. Jenis-jenis Transformator berdasarkan Tempat Penggunaanya

    Penggolongan Trafo berdasarkan tempat penggunaannya ini biasanya terdiri dari trafo indoor (dalam ruangan) trafo outdoor (luar ruangan). Trafo Indoor adalah trafo yang harus diletakan di dalam ruangan yang ditutupi dengan atap seperti trafo-trafo yang digunakan pada industri-industri sedangkan trafo outdoor adalah trafo yang dapat ditempatkan diluar ruangan seperti trafo distribusi yang ditempatkan di gardu induk dan lain-lainnya.

    Sumber:https://teknikelektronika.com/jenis-jenis-transformator-trafo/

    Jenis Dan Manfaat Transformator/Travo

     Resistor merupakan salah satu komponen yang paling sering ditemukan dalam Rangkaian Elektronika. Hampir setiap peralatan Elektronika menggunakannya. Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.
    Untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika, Resistor bekerja berdasarkan Hukum Ohm.

    Jenis-jenis Resistor

    Pada umumnya Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya adalah Fixed Resistor, Variable Resistor, Thermistor dan LDR.

    A. Fixed Resistor

    Fixed Resistor adalah jenis Resistor yang memiliki nilai resistansinya tetap. Nilai Resistansi atau Hambatan Resistor ini biasanya ditandai dengan kode warna ataupun kode Angka
    Bentuk dan Simbol Fixed Resistor :Simbol dan Bentuk Fixed Resistor

    Yang tergolong dalam Kategori Fixed Resistor berdasarkan Komposisi bahan pembuatnya diantaranya adalah :

    Carbon Composition Resistor (Resistor Komposisi Karbon)

    Resistor jenis Carbon Composistion ini terbuat dari komposisi karbon halus yang dicampur dengan bahan isolasi bubuk sebagai pengikatnya (binder) agar mendapatkan nilai resistansi yang diinginkan. Semakin banyak bahan karbonnya semakin rendah pula nilai resistansi atau nilai hambatannya.
    Nilai Resistansi yang sering ditemukan di pasaran untuk Resistor jenis Carbon Composistion Resistor ini biasanya berkisar dari 1Ω sampai 200MΩ dengan daya 1/10W sampai 2W.

    Carbon Film Resistor (Resistor Film Karbon)

    Resistor Jenis Carbon Film ini terdiri dari filem tipis karbon yang diendapkan Subtrat isolator yang dipotong berbentuk spiral. Nilai resistansinya tergantung pada proporsi karbon dan isolator. Semakin banyak bahan karbonnya semakin rendah pula nilai resistansinya. Keuntungan Carbon Film Resistor ini adalah dapat menghasilkan resistor dengan toleransi yang lebih rendah dan juga rendahnya kepekaan terhadap suhu jika dibandingkan dnegan Carbon Composition Resistor.
    Nilai Resistansi Carbon Film Resistor yang tersedia di pasaran biasanya berkisar diantara 1Ω sampai 10MΩ dengan daya 1/6W hingga 5W. Karena rendahnya kepekaan terhadap suhu, Carbon Film Resistor dapat bekerja di suhu yang berkisar dari -55°C hingga 155°C.

    Metal Film Resistor (Resistor Film Logam)

    Metal Film Resistor adalah jenis Resistor yang dilapisi dengan Film logam yang tipis ke Subtrat Keramik dan dipotong berbentuk spiral. Nilai Resistansinya dipengaruhi oleh panjang, lebar  dan ketebalan spiral logam.
    Secara keseluruhan, Resistor jenis Metal Film ini merupakan yang terbaik diantara jenis-jenis Resistor yang ada (Carbon Composition Resistor dan Carbon Film Resistor).

    B. Variable Resistor

    Variable Resistor adalah jenis Resistor yang nilai resistansinya dapat berubah dan diatur sesuai dengan keinginan. Pada umumnya Variable Resistor terbagi menjadi Potensiometer, Rheostat dan Trimpot.
    Bentuk dan Simbol Variable Resistor : Simbol dan Bentuk Variable Resistor

    Potensiometer

    Potensiometer merupakan jenis Variable Resistor yang nilai resistansinya dapat berubah-ubah dengan cara memutar porosnya melalui sebuah Tuas yang terdapat pada Potensiometer. Nilai Resistansi Potensiometer biasanya tertulis di badan Potensiometer dalam bentuk kode angka.

    Rheostat

    Rheostat merupakan jenis Variable Resistor yang dapat beroperasi pada Tegangan dan Arus yang tinggi. Rheostat terbuat dari lilitan kawat resistif dan pengaturan Nilai Resistansi dilakukan dengan penyapu yang bergerak pada bagian atas Toroid.

    Preset Resistor (Trimpot)

    Preset Resistor atau sering juga disebut dengan Trimpot (Trimmer Potensiometer) adalah jenis Variable Resistor yang berfungsi seperti Potensiometer tetapi memiliki ukuran yang lebih kecil dan tidak memiliki Tuas. Untuk mengatur nilai resistansinya, dibutuhkan alat bantu seperti Obeng kecil untuk dapat memutar porosnya.

    C. Thermistor (Thermal Resistor)

    Thermistor adalah Jenis Resistor yang nilai resistansinya dapat dipengaruhi oleh suhu (Temperature). Thermistor merupakan Singkatan dari “Thermal Resistor”. Terdapat dua jenis Thermistor yaitu Thermistor NTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive Temperature Coefficient).
    Bentuk dan Simbol Thermistor :Simbol dan Bentuk Thermistor

    D. LDR (Light Dependent Resistor)

    LDR atau Light Dependent Resistor adalah jenis Resistor yang nilai Resistansinya dipengaruhi oleh intensitas Cahaya yang diterimanya. Untuk lebih jelas mengenai LDR,
    Bentuk dan Simbol LDR : Simbol dan Bentuk LDR

    Fungsi-fungsi Resistor

    Fungsi-fungsi Resistor di dalam Rangkaian Elektronika diantaranya adalah sebagai berikut :
    • Sebagai Pembatas Arus listrik
    • Sebagai Pengatur Arus listrik
    • Sebagai Pembagi Tegangan listrik
    • Sebagai Penurun Tegangan listrik

    Sumber:https://teknikelektronika.com/pengertian-resistor-jenis-jenis-resistor/

    Jenis Dan Manfaat Resistor
